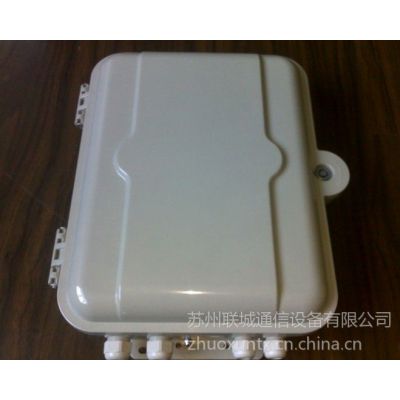

一  产品说明:

适用遇FTTH网络  电信网络  数据通信网络  局域网等  ，产品由优质工程塑料注塑成型，能容纳安装36芯皮线光缆，具有防紫外线  冲击  防水等功能，有2根光缆人口和2根光缆出口，可壁挂和抱杆安装。

箍式条件下使用.

二  特点及结构说明:

1:箱体采用SMC合径材料制作,使用寿命达到20年以上.

2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.

3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.

三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)

1:工作环境温度:-40°C~+60°C

2:环境湿度:：≤95%（+40°C  ）

3:  大气压力：70Kpa~106Kpa

4:光缆进入数量:1X2根(下进缆)

5:皮纤进入数量:1X2根(下进纤)

6:箱门开启角度:180°


7:适配器可选SCFCLC


8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。

9:绝缘电阻:≥2X1000MΩ/500V


10:外型尺寸:  尺寸：380*300*100（mm)

11：重：5.5KG

产品特征：

1.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

2.  模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

3.  分路器模块端口倾斜15°设计，走线路由顺畅。

4.  系列化插片可积木化组合，扩容方便，投资节省。

5.  皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效***。

6.  工厂化皮线尾纤，实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在  “停泊区”  ；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
